Tersine Mühendislik Adımları: Fiziksel Bir Parçayı Dijital Model Haline Getirme

Giriş: Fizikselden Dijitale Köprü Kurmak

Üretimde bir parçanın CAD dosyasının kayıp olması, eski bir makinenin yedek parçasına ihtiyaç duyulması veya rakip bir ürünün analizi gerekmesi yaygın senaryolardır. Bu gibi durumlarda, fiziksel bir nesneden yola çıkarak çalışabilir ve düzenlenebilir bir **CAD (Bilgisayar Destekli Tasarım) modeli** oluşturma sürecine **Tersine Mühendislik (Reverse Engineering)** denir. Tersine Mühendislik, 3D tarama ve gelişmiş modelleme yazılımlarının birleşimiyle hayata geçer.

**Uludağ3d** olarak, bu temel yazımızda, bir parçayı nasıl güvenilir, parametrik bir dijital modele dönüştürdüğümüzü, adım adım teknik süreçleriyle birlikte açıklıyoruz. Bu, parça modifikasyonu, yeniden üretimi veya analiz için kritik bir yetenektir.

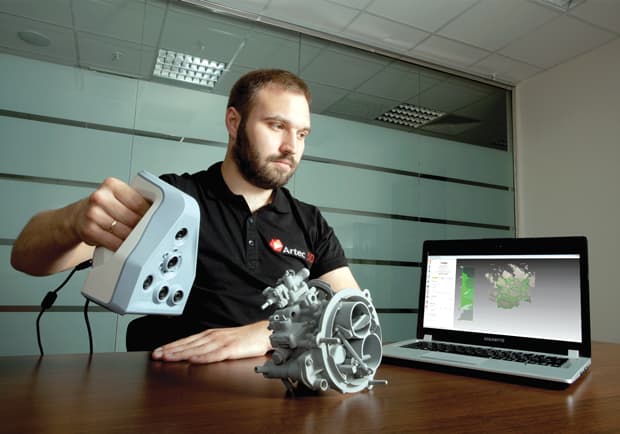

1. Adım: 3D Tarama İle Dijital Veri Toplama

Tersine mühendislik sürecinin ilk ve en kritik aşaması, fiziksel parçanın milimetrenin altında bir doğrulukla dijital ortama aktarılmasıdır. Bu, profesyonel **3D tarayıcılar** kullanılarak yapılır.

Nokta Bulutu (Point Cloud): Tarama cihazı, parçanın yüzeyinden milyonlarca veri noktası toplar. Bu veriler, parçanın ham, üç boyutlu şeklini temsil eder.
Mesh Modeli (Ağ Yapısı): Nokta bulutları, daha sonra bir yazılım aracılığıyla üçgen yüzeylerle birleştirilerek **mesh modeline** (genellikle STL veya OBJ formatında) dönüştürülür. Bu mesh modeli, parçanın dijital bir kopyasıdır, ancak henüz **CAD programlarında düzenlenebilir bir model değildir.**
Hassasiyetin Önemi: Başarılı bir tersine mühendislik, hassas veri toplama ile başlar. Tarayıcı ne kadar hassas olursa, parçanın gerçek geometrisine o kadar yakın bir mesh elde edilir.

2. Adım: Mesh Verisinin Temizlenmesi ve Hazırlanması

Ham tarama mesh'leri genellikle gürültü, fazlalıklar veya delikler içerir. Bu verinin CAD modellemeye uygun hale getirilmesi gerekir:

Gürültü Temizliği: Yanlış okumalar ve hatalı noktalar temizlenir.
Delik Kapama ve Düzeltme: Taranamayan boşluklar (kör noktalar) akıllı algoritmalarla veya manuel olarak kapatılır.
Basitleştirme (Decimation): Mesh'teki gereksiz üçgen sayısı azaltılarak dosya boyutu küçültülür ve modelleme programlarında daha hızlı çalışılması sağlanır.

3. Adım: CAD Yüzeylerine Dönüştürme (Parametrik Modelleme)

Bu, tersine mühendisliğin en karmaşık adımıdır. Amaç, mesh modeli üzerine, ölçülendirilebilir ve düzenlenebilir **parametrik yüzeyler ve katılar** oluşturmaktır. Bu işlem için özel Tersine Mühendislik yazılımları (örneğin Geomagic Design X, PolyWorks) veya gelişmiş CAD programları (Solidworks, Fusion 360) kullanılır.

Referans Geometri Çıkarma: Mühendis, mesh modeli kullanarak parçanın kritik geometrilerini (daireler, düzlemler, eksenler) tanır ve bunlardan referans çizgiler oluşturur.
Yüzey Modelleme: Mesh'in üzerine, NURBS (Non-uniform Rational B-spline) adı verilen matematiksel yüzeyler oturtulur. Parçanın yuvarlak hatları, radyüsleri ve eğimli yüzeyleri bu yöntemle modellenir.
Katı Modelleme: Elde edilen yüzeyler kesilerek, ekstrüzyon yapılarak veya birleştirilerek nihai **katı model (Solid)** oluşturulur. Bu model artık teknik resim çıkarılabilen, ölçüleri değiştirilebilen ve simülasyon yapılabilen bir CAD dosyasıdır.

4. Adım: Doğrulama ve Teknik Resim Çıkarma

Son olarak, elde edilen parametrik CAD modelinin, orijinal fiziksel parçayla birebir uyumlu olduğundan emin olunur. Bu aşama, Kalite Kontrolün temelini oluşturur:

Tolerans Karşılaştırması: Oluşturulan CAD modeli, orijinal mesh verisiyle karşılaştırılır. **Color Map (Renk Haritası)** analizi ile modeldeki sapmalar görselleştirilir.
Teknik Resim: CAD modelinin onaylanmasının ardından, üretim için gerekli tüm ölçüleri, toleransları ve yüzey kalitesi notlarını içeren teknik resimler (Drawing) oluşturulur.

Uludağ3d Avantajı: Tersine Mühendislik, sadece parçanın kopyasını çıkarmak değil, aynı zamanda orijinal parçadaki tasarım hatalarını düzeltmek veya performansı artırmak için modifikasyon yapmak anlamına da gelir. Uludağ3d olarak, bu süreçte size optimizasyon önerileri sunuyoruz.

Sonuç: İhtiyaç Duyduğunuz Her Parça İçin Dijital Çözüm

**Tersine Mühendislik**, kayıp veya karmaşık geometrili parçalar için hayat kurtarıcı bir hizmettir. Eski bir makine parçasından yeni bir üretim kalıbı tasarlamaya kadar, **Uludağ3d'nin** yüksek hassasiyetli 3D tarama ve uzman CAD modelleme yetenekleri, size zaman ve maliyet tasarrufu sağlar.

Projeniz için kayıp bir CAD dosyası mı var? Hemen **Uludağ3d** ile iletişime geçin ve parçanızı dijitalleştirme sürecine başlayın.
